Estructura para paneles solares: aluminio certificado vs. hechiza

Un panel en el techo funciona como una vela

Cada panel pesa más de 30 kg y mide más de 2 metros cuadrados. Cuando sopla el viento, lo empuja por abajo y lo jala por arriba, igual que a la vela de un barco. Multiplique eso por todos los paneles de su sistema: su techo sostiene una fuerza que no se ve, pero que existe cada vez que entra un frente frío a Monterrey.

La estructura es la que recibe esa fuerza y la pasa a su losa de forma segura. Si está bien hecha, usted nunca vuelve a pensar en ella. Si no, el problema aparece el día del viento fuerte.

Esto ya ha pasado

• Morón de la Frontera, España (octubre de 2023): ráfagas de 80 km/h arrancaron los paneles del techo de una casa y los tiraron en plena calle.
• Menorca, España (marzo y abril de 2026): una tormenta de viento con ráfagas de 148 km/h destruyó o movió más de 150 paneles en varias instalaciones. Los bomberos señalaron anclajes mal asegurados y corroídos. Una planta que había reforzado su estructura después de una tormenta anterior no tuvo daños.
• Islas Vírgenes de EE. UU. (2017): después de los huracanes Irma y María, el Departamento de Energía de EE. UU. revisó sistemas dañados y encontró abrazaderas de resistencia insuficiente, perfiles delgados sin refuerzo y tornillos oxidados que se arrancaron con facilidad. Una conclusión incómoda del mismo reporte: varios sistemas que cumplían el código fallaron con vientos menores a los de su diseño.

Fuentes: La Voz de Morón, Menorca.info, Departamento de Energía de EE. UU.

¿Para cuánto viento se calcula una estructura?

Aquí hay que decir algo que casi ningún instalador explica, y que conviene que usted sepa antes de comparar. Una estructura no tiene una velocidad de viento máxima. La velocidad es un dato de su ubicación, no una propiedad del producto.

Por eso va a encontrar distribuidores de la misma marca anunciando 250 km/h y otros 300 km/h. Ninguno de esos números viene de un documento del fabricante.

Lo que sí tiene respaldo

En México, la velocidad de viento con la que se calcula una construcción viene del Manual de Diseño de Obras Civiles de la Comisión Federal de Electricidad, en su capítulo de diseño por viento. Para Monterrey, la velocidad regional de diseño para una casa es de 143 km/h, con un periodo de retorno de 50 años.

Velocidades regionales del Manual de Diseño de Obras Civiles de CFE, capítulo de diseño por viento, reproducidas en las normas del INIFED. Son ráfagas de 3 segundos medidas a 10 metros de altura en terreno plano. La equivalencia entre velocidad última y nominal es la de ASCE 7-10: Vasd = Vult × √0.6, o lo que es lo mismo, Vult = 1.291 × Vasd.

Por qué las esquinas del techo son el punto crítico

El viento no empuja igual en todo el techo. Donde más jala es en las orillas y las esquinas, donde la succión puede ser de 1.5 a 3 veces la del centro del mismo techo, el mismo día, con el mismo viento.

Por eso la separación entre bases no es un número fijo: se calcula por zona del techo. En orillas y esquinas sale más cerrada, que en la práctica quiere decir más puntos de anclaje para el mismo tramo de riel. Es la misma estructura, montada distinto según dónde queda cada panel.

No es criterio nuestro: es el método del fabricante. La guía de diseño de Unirac para el sistema que instalamos pide primero determinar la zona del techo (1, 2 o 3) y de ahí buscar en su tabla el claro permitido entre apoyos. A más presión, menos claro. Las zonas y sus presiones salen de la norma ASCE 7.

Cuánta fuerza recibe un panel

Para darle una idea, a la velocidad de diseño de Monterrey, la presión del viento sobre un panel es del orden de 90 a 100 kg por metro cuadrado antes de aplicar los factores de cada techo. Un panel mide más de 2.5 m², así que hablamos de cientos de kilos de fuerza intentando levantarlo, y mucho más si está en una esquina.

Esa fuerza la recibe la estructura y la pasa a su losa. Si los anclajes no están calculados, la fuerza encuentra el punto débil.

Qué falla cuando la estructura no es la adecuada

Por qué usamos Unirac

Unirac es un fabricante de EE. UU. que solo hace estructuras para paneles solares. Según el propio fabricante, lleva más de 25 años en el mercado y más de 2.5 millones de instalaciones en Norteamérica. Lo elegimos por razones que usted puede comprobar:

1. Está certificada, y se calcula para el viento de aquí. Cumple la norma de seguridad UL 2703, que evalúa la estructura junto con el panel: la carga mecánica que soporta, la conexión a tierra y el comportamiento ante fuego. Y el sistema de su casa se calcula con la velocidad de diseño de Monterrey: 143 km/h en la convención de CFE, que son unos 185 km/h en la convención de velocidad última de las normas estadounidenses. Es el mismo viento dicho de dos formas.

   Ojo con cómo se usa este dato, porque aquí es donde más se exagera. UL 2703 certifica una carga, no una velocidad de viento: la velocidad es un dato de su ubicación, no una propiedad del producto. Quien le diga que su estructura “está certificada para X km/h” está mezclando dos cosas distintas, y si no le dice en qué convención está ese número, no se puede comparar con nada.

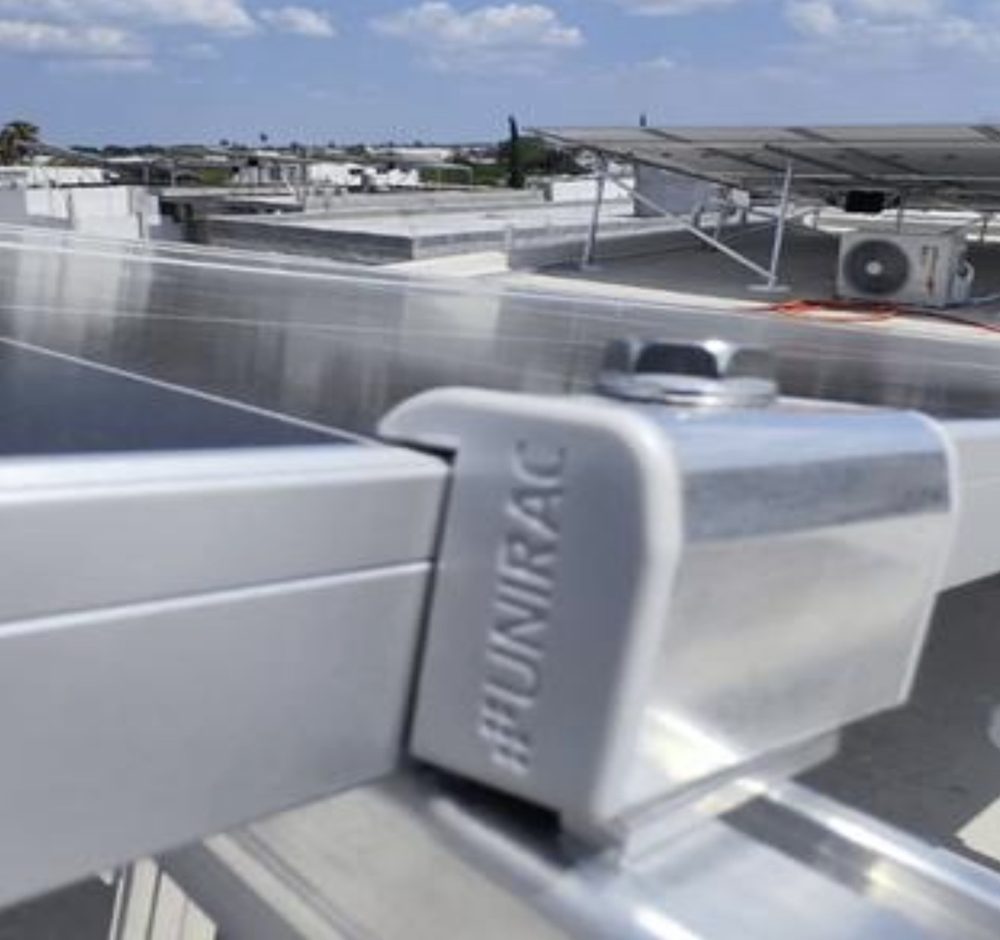

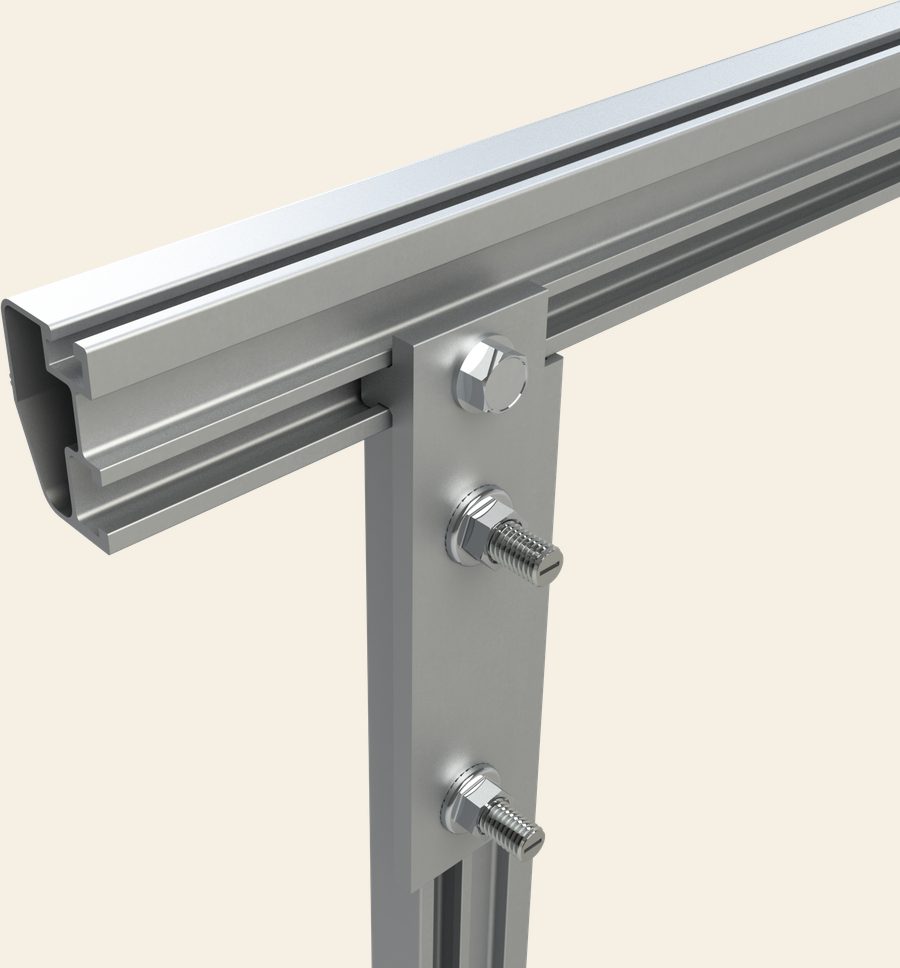

2. Es aluminio, no fierro. No se enmohece ni mancha su losa como el fierro, y pesa menos sobre su techo. La tornillería es de acero inoxidable del mismo sistema, para que no se corroa al contacto con el aluminio.
3. Está hecha para durar lo mismo que sus paneles. Tiene 25 años de garantía de producto del fabricante. El acabado de fábrica —la pintura o el anodizado— se garantiza 5 años, que es cosa de apariencia y no de resistencia. Las dos garantías exigen que se instale conforme al manual de Unirac: por eso no improvisamos piezas.

Cómo la instalamos en su losa

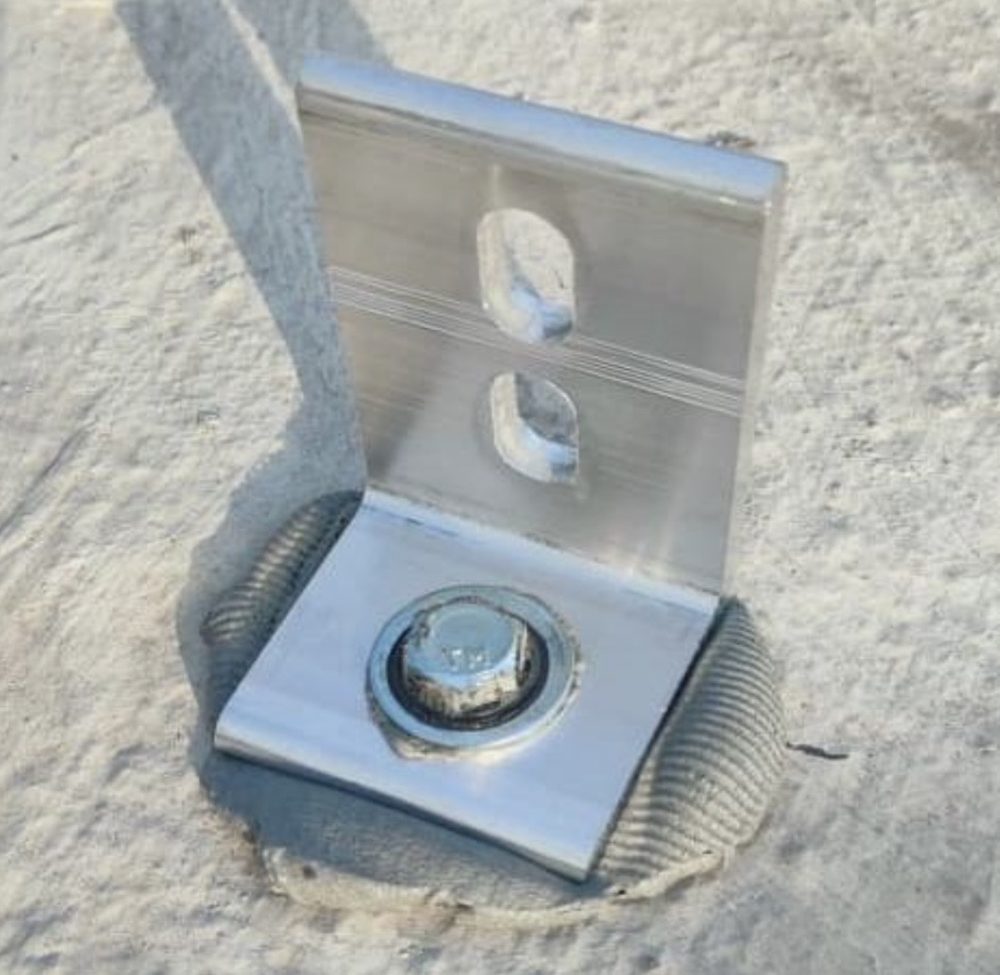

• Anclaje en cada base. Cada base se fija a la losa con anclaje mecánico y el barreno se rellena con anclaje químico. La separación entre bases se define según la zona del techo, con más puntos en orillas y esquinas, que es donde el viento jala más.

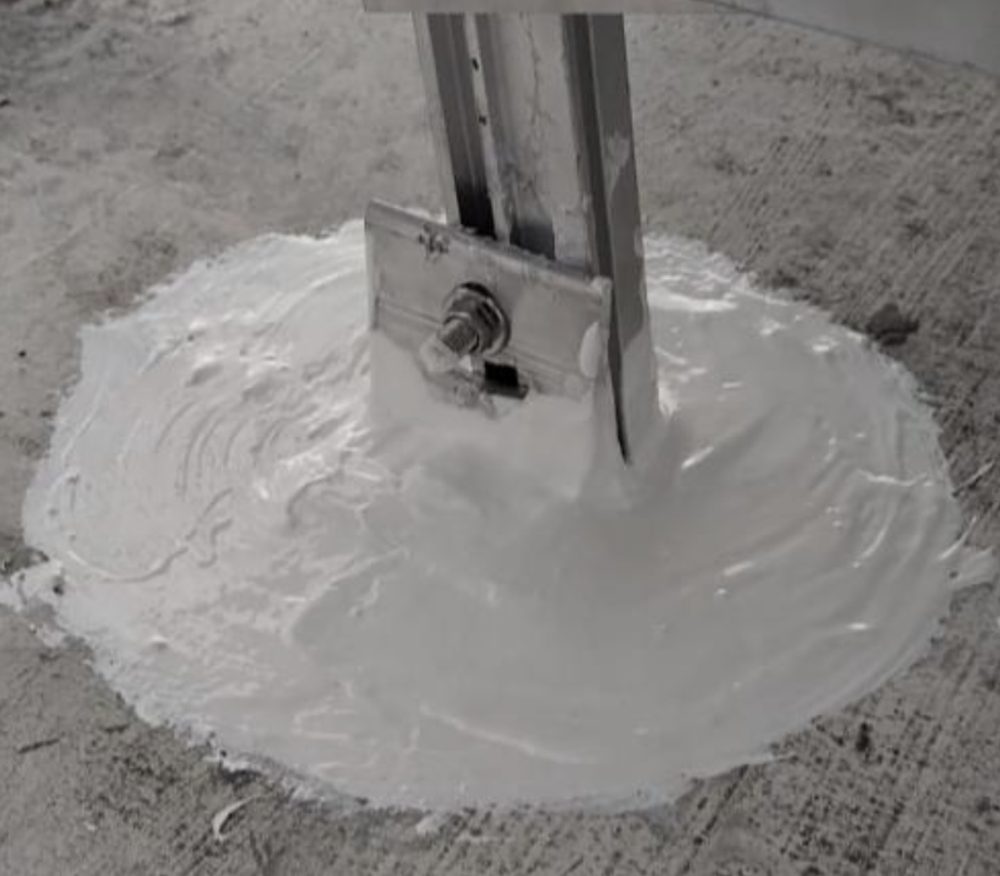

• Cada base, sellada. Encima se aplica impermeabilizante para proteger su losa.

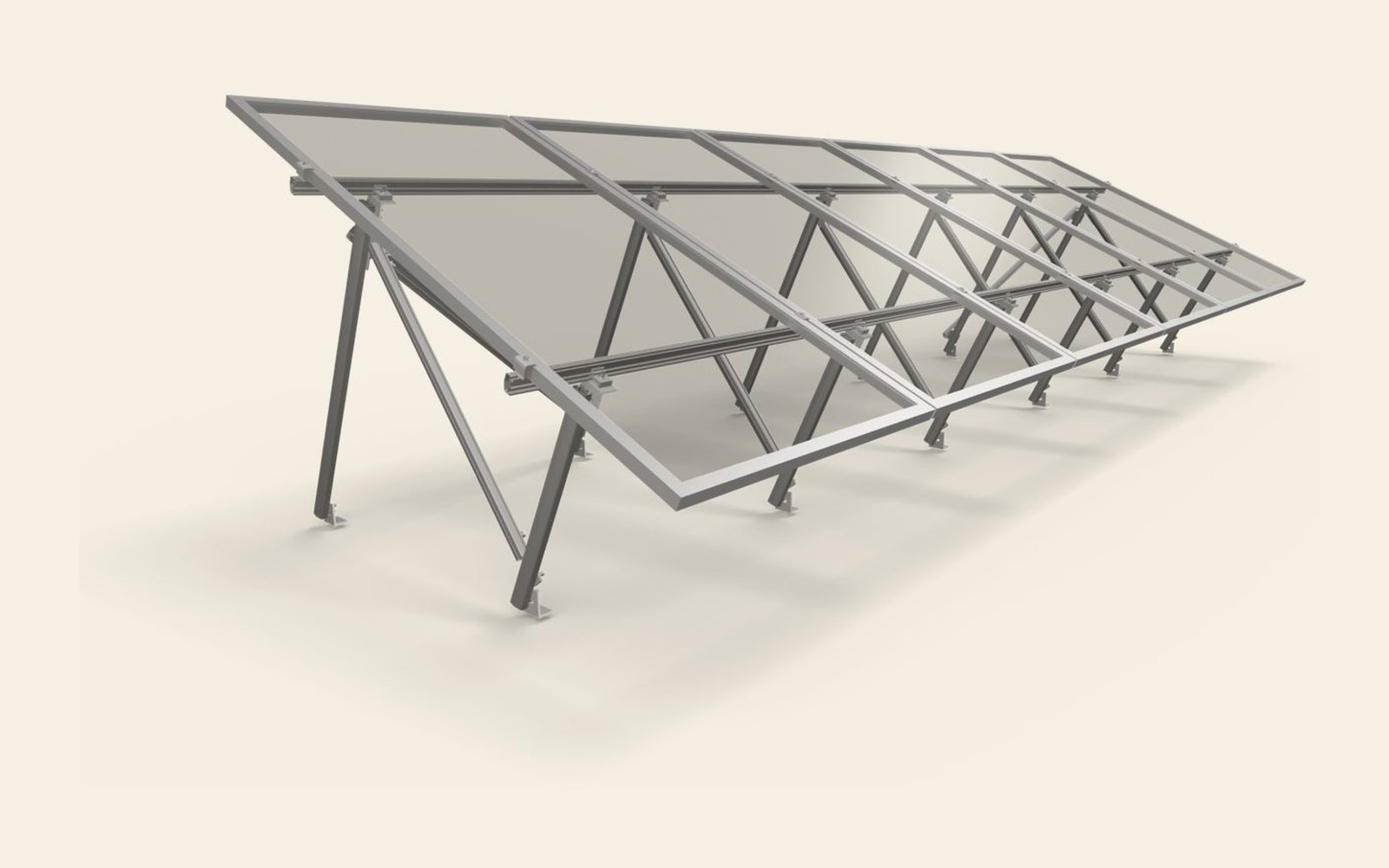

• Elevada, inclinada y viendo al sur. En losa plana, el panel va inclinado alrededor de 20°, orientado hacia el sur en la medida en que el techo lo permita, y a unos 30 cm de la losa en su parte más baja, así se ventila mejor y la cara trasera de los paneles bifaciales recibe más luz.
• Foto de cada etapa. Documentamos bases, anclajes y sellado, para que usted vea también lo que queda debajo de los paneles.
• Revisión técnica. La instalación la dirige un técnico certificado en el estándar de competencia EC0586 del CONOCER, el Consejo Nacional de Normalización y Certificación de Competencias Laborales del gobierno federal, y capacitado por ANCE, la Asociación de Normalización y Certificación, que revisa y firma la entrega.

¿Por qué los inclinamos alrededor de 20° y viendo al sur? →

Cómo reconocer una estructura hechiza

Antes de contratar a cualquier instalador, incluidos nosotros, pregunte:

1. ¿De qué marca es la estructura y tiene ficha técnica?
2. ¿Tiene certificación, por ejemplo UL 2703?
3. ¿Es de aluminio o de fierro pintado?
4. ¿Todas las piezas son de la misma marca?
5. ¿Cómo se ancla a mi techo y cómo se sella cada perforación?
6. ¿Cuántos años de garantía tiene la estructura, por escrito?

Si la respuesta es “la hacemos nosotros en el taller” o “es fierro, aguanta igual”, busque otro instalador.

¿Cuesta mucho más hacerlo bien? No. Un estudio de sistemas dañados por huracanes en el Caribe, del Rocky Mountain Institute, estimó que aplicar las buenas prácticas de estructura y sujeción sube el costo alrededor de 5 % en proyectos comerciales. Es poco, para la pieza que sostiene todo lo demás.
